- 铝壳电阻 - RX24系列

产品详细介绍:


  产 品 说 明

. 特点

  1. 散热性好,适合散热板安装
  2. 绝缘性高
  3. 完全熔焊结构
  4. 安装于基板上应用热吸收效应
  5. 具有环境保护的模压结构
  6. 对最低电抗元件存在无感绕制
  7. 操作中具有良好的可靠性
  8. 符合MIL-PRF-18546应用规范

















III.材料说明

  1. 电阻丝:铜镍合金或镍铬合金,依据阻值大小而定
  2. 芯料:陶瓷或滑石瓷依据物理尺寸而定
  3. 密封材料:硅酮模压塑料
  4. 外壳:阳极氧化铝外壳
  5. 帽盖:不锈钢
  6. 引出端子:镀锡铜或带螺纹的不锈钢棒

IV. 特殊改变

铝外壳电阻可依据客户要求做如下改变:

  1. 引出端形状和材料
  2. 阻值公差
  3. 低T.C.R
  4. 外壳外形
  5. 安装孔螺纹
  6. 预处理和其他附加实验

V. MIL规范应用

MIL-PRF-18546 军用规范涵盖于基板安装功率型铝外壳电阻器

VI. 降负荷曲线图,温升曲线图和热吸收板减少的降功耗图





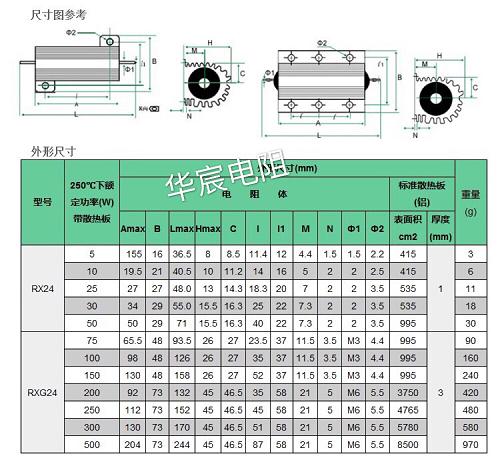

VII.主要技术指标


类型



额定功率

阻值范围

精度

温度系数

耐电压

带散热板

不带散热板



RX24







5

3.0

0.01-1K

±1%,±5%

±100PPM

±50PPM
1000V

10

8.0

0.01-1.5K

20

12.5

0.01-10K

30

15.0

0.01-27K

50

20.0

0.01-33K

RX24N



75

45.0

0.01-39K

100

50.0

0.01-51K

2000V

150

55.0

0.01-56K

200

50.0

0.01-62K

250

60.0

0.01-68K

300

75.0

0.01-75K

500

200.0

0.01-82K


VIII. 电气特性

项目

性能要求

测试方法

温度系数

±50ppm/℃ ±100ppm/℃ ±250ppm/℃

JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温(T1)阻抗值;
R2:常温+100℃(T2)阻抗值

短时间过负荷

ΔR≤±(1% R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5 秒

焊接耐热性

ΔR≤±(1%R0+0.05Ω)

JIS5202-6.4
锡炉温度:350℃±10℃
浸入时间3±0.5 秒

引出端强度

40N

JIS5202-6.1
水平方向 10秒

冲击

50g 11ms, 18 次

JIS5202-6.7

振动

10~500Hz,10g 6h

JIS5202-6.3

耐湿负荷寿命

ΔR≤±(5% R0+0.1Ω)

JIS5202-7.9
40±2°C, 90~95% RH
于恒湿箱中加额定直流电压测试1.5小时,停止0.5小时连续测试1000小时

耐温负荷寿命

ΔR≤±(5% R0+0.1Ω)

JIS5202-7.10
70℃ 于恒湿箱中加额定直流电压测试1.5小时,停止0.5小时连续测试1000小时
